離心泵 Centrifugal Pump

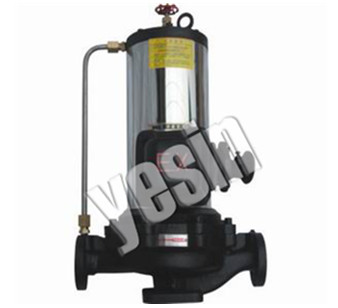

SPG型低噪音屏蔽管道泵

流量范圍：1~900m3/h

揚程范圍：5~85m

介質溫度：-15℃＜T＜+95℃

環境溫度：不超過40℃

工作壓力：泵吸入口壓力+泵揚程≤1.6MPa

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

SPG型屏蔽式管道泵，并吸收了國際上屏蔽泵設計及制造的先進技術，將電機的屏蔽技術應用于流體輸送領域，為適應國內市場需求而推出的系列化新產品。

SPG型屏蔽式管道泵系列性能參數基本符合標準IS02858及標準JB／T68782—93的規定。具有設計規范，通用化程度高，結構合理，性能穩定，運轉低噪音，無振動等特點，是替代常規臥式離心泵，立式管道泵的理想產品。

應用領域

Applications Areas

1、SPG型屏蔽式管道泵普通型供輸送清水及物理化學性質類似于清水的其他液體之用。介質使用溫度不超過80℃，適用于工業和城市給排水，高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套。特別適用對振動、噪音要求較高的場合，如地下泵房、空調制冷系統等。

2、SPG型屏蔽式管道泵熱水型主要供輸送溫度不超過160℃不含固體顆粒的軟水之用，適用于能源、冶金、化工、紡織、造紙以及賓館、飯店、浴室、鍋爐熱水增壓循環輸送及城市采暖系統循環等場合。

3、SPG型屏蔽式管道泵防腐型供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。

產品特點

Product Feautres

1、SPG型屏蔽泵因能保證完全不泄漏，故可輸送對人體和環境，設備有害的及價格昂貴的易泄漏的液體。

2、不會吸入空氣，適于真空系統及輸送與空氣接觸發生變質的液體。

3、無油封設計，能可靠地輸送一般泵難以輸送的高溫，高壓，低溫及溫度壓力變化的液體。

4、軸承利用輸送液體自行潤滑，不需潤滑油，故不污染輸送液體，并免去了定期注油的麻煩。

5、泵結構合理，電機和泵同軸，體積小，重量輕，占地面積小，運行平穩，安裝方便，無須調整，維修方便，無須調整，維修方便。

6、葉輪采用水推力平衡式設計，使轉子在運行中可以處于懸浮設計，降低了石墨軸承的國軸向磨損，從而提高了使用壽命，降低了運行成本。

7、電機無冷去風扇，故運行噪音和振動都非常小。

8、泵進出口法蘭的規格設計與標準閥門相同，且位于同一中心線上，中心低，便于管道布置，泵房設計也便為合理，實用。

9、零部件的標準化，系列化程度高。

10、接線盒采用防水結構，可在戶外使用。

11、可根據使用要求，即流量和揚程的需要進行泵的串，并聯運行方式。

12、新采用的石墨軸承，具有耐磨性能高、磨擦系數低，不老化，抗泥沙等優點。

型號意義

Model Significance

例：SPG40-100

SPG-屏蔽式管道離心泵

40-進出口名義直徑

100-葉輪名義直徑

SPG型低噪音屏蔽管道泵性能參數表
編號	型號	流量		揚 程	效率	轉 速	功率	汽蝕余量	重量	噪音
No	Model	（m3/h）	（L/S）	（m）	（%）	（r/min）	（kw）	（m）	（kg）	（dB）
YS01	SPG25-160	2.8	0.78	33	48	2900	1.5	2.3	75	47
		4	0.11	32
		5.2	1.44	30
YS02	SPG25-160A	2.6	0.12	29	41	2900	1.1	2.3	73	47
		3.7	1.03	28
		4.9	1.36	26
YS03	SPG40-100	4.4	1.22	13.2	52	2900	0.75	3.5	58	47
		6.3	1.75	12.5	59
		8.3	2.31	11.3	58
YS04	SPG40-100A	3.9	1.08	10.6	57	2900	0.75	3.5	56	47
		5.6	1.56	10
		7.4	2.06	9
YS05	SPG40-125	4.4	1.22	21	45	2900	1.1	3.5	60	47
		6.3	1.75	20	50
		8.3	2.31	18	47
YS06	SPG40-125A	3.9	1.08	17.6	44	2900	0.75	3.5	5.6	47
		5.6	1.56	16	49
		7.4	2.06	14.4	45
YS07	SPG40-160	4.4	1.22	33	38	2900	2.2	3.5	73	47
		6.3	1.75	32	44
		8.3	2.31	30	44
YS08	SPG40-160A	4.1	1.14	29	37	2900	1.5	3.5	69	47
		5.9	1.64	28	43
		7.8	2.17	26.3	43
YS09	SPG40-160B	3.7	1.06	25.5	37	2900	1.1	3.5	64	47
		5.5	1.53	24	41
		7	2	22.5	40
YS10	SPG40-200	4.4	1.2	51	28	2900	4	3.5	100	58
		6.3	1.75	50	36
		8.3	2.31	48	35
YS11	SPG40-200A	4.1	1.14	45	28	2900	3	3.5	95	58
		5.9	1.64	44	34
		7.8	2.17	42	33
YS12	SPG40-200B	3.7	1.05	38	32	2900	2.2	3.5	78	63
		5.3	1.47	36
		7	1.94	34.5
YS13	SPG40-250	4.4	1.22	82	26	2900	7.5	3.5	145	61
		6.3	1.75	80	31
		8.3	2.31	74	31
YS14	SPG40-250A	4.1	1.14	72	26	2900	5.5	3.5	138	56
		5.9	1.64	70	31
		7.8	2.17	65	30
YS15	SPG40-250B	3.8	1.06	61.5	25	2900	4	3.5	108	47
		5.5	1.53	60	30
		7	1.94	56	29
YS16	SPG50-100	8.8	2.44	13.6	60	2900	1.1	3.5	84	42
		12.5	3.47	12.5	67
		16.3	4.53	11.3	65
YS17	SPG50-100A	8	2.22	11	65	2900	0.75	3.5	84	42
		11	3.05	10
		14.5	1.03	9
YS18	SPG50-125	8.8	2.44	21.5	53	2900	1.5	3.5	85	42
		12.5	3.47	20	63
		16.3	4.53	17.8	62
YS19	SPG50-125A	8	2.22	17	62	2900	1.1	3.5	83	42
		11	3.05	16
		14.5	4.03	14
YS20	SPG50-160	8.8	2.44	33	49	2900	3	3.5	98	46
		12.5	3.47	32	57
		16.3	4.53	30	56
YS21	SPG50-160A	8.2	2.28	29	48	2900	2.2	3.5	95	42
		11.7	3.25	28	55
		15.2	4.25	26	54
YS22	SPG50-160B	7.3	2.03	23	54	2900	1.5	3.5	88	46
		10.4	2.89	22
		13.5	3.75	20.5
YS23	SPG50-200	8.8	2.44	20	41	2900	5.5	3.5	93	61
		12.5	3.47	50	50
		16.3	4.53	48	55
YS24	SPG50-200A	8.3	2.31	45.8	40	2900	4	3.5	128	61
		11.7	3.25	44	49
		15.3	4.25	42	49
YS25	SPG50-200B	7.5	2.08	37	48	2900	3	3.5	120	61
		10.6	2.94	36
		13.8	3.83	34
YS26	SPG50-250	8.8	2.44	82	32	2900	11	3.5	211	63
		12.5	3.47	80	41
		16.3	4.53	77.5	44
YS27	SPG50-250A	8.2	2.28	71.5	41	2900	7.5	3.5	176	63
		11.6	3.22	70
		15.2	4.22	68
YS28	SPG50-250B	7.6	2.11	61.4	40	2900	7.5	3.5	169	61
		10.8	3	60
		14	3.89	58
YS29	SPG50-250C	7.1	1.97	53.2	39	2900	7.5	3.5	128	61
		10	2.78	52
		13.1	3.64	50.4
YS30	SPG65-100	17.5	4.86	13.7	67	2900	1.5	3.8	80	42
		25	6.94	12.5	69
		32.5	9.03	10.5	69
YS31	SPG65-100A	15.6	4.33	11	65	2900	1.1	3.8	76	42
		22.3	6.19	10	67
		29	8.1	8.4	68
YS32	SPG65-125	17.5	4.86	21.5	60	2900	3	3.8	81	46
		25	6.94	20	68
		32.5	9.03	18	67
YS33	SPG65-125A	15.6	4.33	17	58	2900	2.2	3.8	77	46
		22.3	6.19	16	66
		29	8.1	14.4	65
YS34	SPG65-160	17.5	4.86	34.4	54	2900	4	3.8	113	46
		25	6.94	32	63
		32.5	9.03	27.5	60
YS35	SPG65-160A	16.4	4.56	30	54	2900	4	3.8	113	46
		2.4	6.5	28	62
		30.4	8.44	24	59
YS36	SPG65-160B	15	4.17	26	58	2900	3	3.8	105	46
		21.6	6	24
		28	7.78	20.6
YS37	SPG65-200	17.5	4.86	52.7	49	2900	7.5	3.8	168	63
		25	6.94	50	58
		32.5	9.03	45.5	59
YS38	SPG65-200A	16.4	4.56	46.4	48	2900	7.5	3.8	163	63
		23.5	6.53	44	57
		30.5	8.47	40	58
YS39	SPG65-200B	15.2	4.22	40	55	2900	5.5	3.8	155	63
		21.8	6.06	38
		28.3	7.86	34.5
YS40	SPG65-250	17.5	4.86	82	39	2900	15	3.8	210	63
		25	6.94	80	50
		32.5	9.03	76.5	52
YS41	SPG65-250A	16.4	4.56	71.5	39	2900	11	3.8	200	63
		23.4	6.5	70	50
		30.5	8.47	67	52
YS42	SPG65-250B	15	4.17	61	38	2900	11	3.8	200	63
		21.6	6	60	49
		28	7.78	57.4	54
YS43	SPG65-315	17.5	4.86	127	32	2900	30	3.8	367	66
		25	6.94	125	40
		32.5	9.03	122	44
YS44	SPG65-315A	16.6	4.61	115	32	2900	22	3.8	302	66
		23.7	6.58	113	40
		31	8.6	110	44
YS45	SPG65-315B	15.7	4.36	103	39	2900	18.5	3.8	268	66
		22.5	6.25	101
		29.2	8	98
YS46	SPG65-315C	14.4	4	86	38	2900	15	3.8	240	66
		20.6	5.72	85
		26.8	7.44	83
YS47	SPG80-100	35	9.27	13.8	73	2900	3	4.2	105	47
		50	13.9	12.5	79
		65	18.1	10	76
YS48	SPG80-100A	31.3	8.7	11	72	2900	2.2	4.2	96	47
		44.7	12.4	10	78
		58	16.1	8	75
YS49	SPG80-125	35	9.27	22	73	2900	5.5	4.2	115	49
		50	13.9	20	78
		65	18.1	17	76
YS50	SPG80-125A	31.3	8.7	17.5	72	2900	4	4.2	120	49
		45	12.5	16	77
		58	16.1	13.6	76
YS51	SPG80-160	35	9.27	35	68	2900	7.5	4.2	136	49
		50	13.9	32	77
		60	18.1	28	76
YS52	SPG80-160A	32.7	9.1	30.6	67	2900	7.5	4.2	130	49
		46.7	13	28	76
		61	16.9	24	75
YS53	SPG50-160B	30.3	8.4	26	75	2900	5.5	4.2	121	49
		43.3	12	24
		56.3	15.6	21
YS54	SPG80-200	35	9.27	53.5	60	2900	15	4.2	185	61
		50	13.9	50	73
		65	18.1	46	74
YS55	SPG80-200A	32.8	9.1	47	59	2900	11	4.2	185	61
		47	13.1	44	72
		61	16.9	40	73
YS56	SPG80-200B	50	8.5	40.5	71	2900	7.5	4.2	168	61
		43.5	12.1	38
		56.6	15.7	33.4
YS57	SPG80-250	35	9.27	83	57	2900	22	4.2	225	66
		50	13.9	80	64
		65	18.1	72	65
YS58	SPG80-250A	32.5	9	73	57	2900	18.5	4.2	220	66
		46.7	13	70	64
		61	16.9	63	65
YS59	SPG80-250B	30	8.3	62	63	2900	15	4.2	223	66
		43.3	12	60
		56	15.6	54
YS60	SPG80-315	35	9.27	128	47	2900	37	4.2	365	66
		50	13.9	125	59
		65	18.1	122	62
YS61	SPG80-315A	32.5	9	112.6	47	2900	30	4.2	350	66
		46.5	12.9	110	59
		60.5	16.8	107.4	62
YS62	SPG80-315B	31	8.6	102.5	58	2900	30	4.2	350	66
		44.5	12.4	100
		58	16.1	98
YS63	SPG80-315C	29	8.1	98	55	2900	22	4.2	325	66
		41	11.4	85
		53.6	14.9	83
YS64	SPG100-100	70	19.1	13.6	72	2900	5.5	5.5	135	51
		100	27.8	12.5	82
		130	36.1	11	81
YS65	SPG100-100A	62.6	17.4	11	70	2900	4	5.5	114	51
		89	24.7	10	80
		116	32.2	8.8	80
YS66	SPG100-125	70	19.4	23.5	76	2900	11	5.5	216	51
		100	27.8	20	82
		130	36.1	14	71
YS67	SPG100-125A	62.6	17.4	19	74	2900	7.5	5.5	165	51
		89	24.7	16	80
		116	32.2	11	68
YS68	SPG100-160	70	19.4	36.5	76	2900	15	5.5	203	51
		100	27.8	32	82
		130	36.1	24	81
YS69	SPG100-160A	65.4	18.2	32	74	2900	11	5.5	190	51
		93.5	26.01	28	80
		121.6	33.8	21	73
YS70	SPG100-160B	60.6	16.8	27	78	2900	11	5.5	189	56
		86.6	24.1	24
		112.5	31.3	18
YS71	SPG100-200	70	19.4	54	81	2900	22	5.5	215	56
		100	27.8	50	80
		130	36.1	42	79
YS72	SPG100-200A	65.4	18.2	47.5	70	2900	18.5	5.5	198	56
		93.5	26	44	79
		121.6	33.8	37	78
YS73	SPG100-200B	61	16.9	41	77	2900	15	5.5	175	48
		87	24.2	38
		113	31.4	32
YS74	SPG100-250	70	19.4	87	62	2900	37	4	275	66
		100	27.8	80	69
		130	36.1	68	68
YS75	SPG100-250A	65.4	18.2	76	61	2900	30	4	261	66
		93.5	26	70	68
		121.6	33.8	59.5	67
YS76	SPG100-250B	61	16.9	65	66	2900	22	4	245	53
		87	24.2	50
		113	31.4	51
YS77	SPG125-100	96	26.7	13	89	2900	11	5.5	230	48
		160	44.4	12.5
		192	53.3	12
YS78	SPG125-125	96	26.7	22.6	87	2900	15	5.5	265	53
		160	44.4	20
		192	53.3	17
YS79	SPG125-125A	86	23.9	18	83	2900	11	5.5	255	58
		143	39.7	16
		172	47.8	13.6
YS80	SPG125-160	96	26.4	36	84	2900	22	5.5	315	58
		160	44.4	32
		192	53.3	28
YS81	SPG125-160A	90	25	31.5	82	2900	18.5	5.5	273	58
		150	41.7	28
		180	50	24.5
YS82	SPG125-160B	83	21.7	27	79	2900	15	5.5	260	66
		138	38.3	24
		168	46.1	21
YS83	SPG125-200	96	26.7	55	83	2900	37	5.5	307	61
		160	44.4	50
		192	53.3	46
YS84	SPG125-200A	90	25	48.5	82	2900	30	5.5	295	61
		150	41.7	44
		180	50	40.4
YS85	SPG125-200B	83	21.7	41.3	81	2900	22	5.5	281	56
		138	38.3	37.5
		166	46.1	34.5
YS86	SPG150-200	140	38.9	13.8	74	1450	15	4	275	56
		200	55.6	12.5	84
		260	72.2	10.6	84
YS87	SPG150-200A	125	34.7	11	72	1450	11	5	255	61
		179	49.7	10	82
		232.5	62.6	8.5	82
YS88	SPG150-250	140	38.9	21.8	79	1450	18.5	5	310	58
		200	55.6	20	86
		260	72.2	17	83
YS89	SPG150-250A	129	35.8	18.5	78	1450	15	5	375	58
		184.4	51.2	17	84
		240	66.7	14.4	82
YS90	SPG150-250B	117	32.5	15.2	82	1450	11	5	351	58
		167	46.4	14
		217.5	60.4	12
YS91	SPG150-315	140	38.9	33.8	76	1450	30	5.5	560	61
		200	55.6	32	85
		260	72.2	28	79
YS92	SPG150-315A	131	36.4	29.5	75	1450	22	5.5	545	61
		187	51.9	28	84
		243	67.5	24.5	84
YS93	SPG150-315B	121	36.4	25	82	1450	18.5	5.5	523	58
		173	51.9	24
		225	67.5	21
YS94	SPG150-400	140	33.6	53	74	1450	45	5.5	590	66
		220	48.1	50	81
		260	62.5	44	77
YS95	SPG150-400A	131	36.4	46.6	73	1450	37	5.5	581	66
		187	51.9	44	80
		243	67.5	38.3	76
YS96	SPG150-400B	122	33.9	40	79	1450	30	5.5	574	61
		174	48.3	38
		226.5	62.9	33
YS97	SPG150-400C	112	31.1	34	79	1450	22	5.5	588	56
		160	44.4	32
		208	57.8	28
YS98	SPG200-200	140	38.9	13.8	74	1450	15	5.5	310	58
		200	55.6	12.5	12.5
		260	72.2	10.6	10.6
YS99	SPG200-200A	125	34.7	11	72	1450	11	5.5	223	61
		179	49.7	10	82
		232.5	64.6	8.5	82
YS100	SPG200-250	140	38.9	21.8	79	1450	18.5	5.5	348	61
		200	55.6	20	86
		260	72.2	17	84
YS101	SPG200-250A	129	35.8	18.5	78	1450	15	5.5	312	58
		184.4	51.2	17	85
		240	66.7	14.4	82
YS102	SPG200-250B	117	32.5	15.2	82	1450	11	5.5	291	61
		167	46.4	14
		217.5	60.4	12
YS103	SPG200-315	140	38.9	33.8	76	1450	30	5.5	587	61
		200	55.6	32	85
		260	72.2	28	85
YS104	SPG200-315A	131	36.4	29.5	75	1450	22	5.5	565	61
		187	51.9	28	84
		243	67.5	24.5	84
YS105	SPG200-315B	121	33.6	25	82	1450	18.5	5.5	551	66
		173	48.1	24
		225	62.5	21
YS106	SPG200-400	140	38.9	53	74	1450	45	5.5	630	66
		200	55.6	50	81
		260	72.2	44	77
YS107	SPG200-400A	131	36.4	46.4	73	1450	37	5.5	603	61
		187	51.9	44	80
		243	67.5	38.3	76
YS108	SPG200-400B	122	33.9	40	79	1450	30	5.5	593	61
		174	48.3	38
		226.5	62.9	33
YS109	SPG200-200(I)	208	77.8	13.4	76	1450	22	5.5	572	61
		400	111.1	12.5	87
		520	144	10.5	86
YS110	SPG200-200(I)A	250	69.4	10.7	74	1450	18.5	5.5	384	58
		385	99.4	10	85
		465	129.2	8.5	84
YS111	SPG200-250(I)	280	77.8	22.2	81	1450	30	5.5	575	61
		400	111.4	20	87
		520	144	14	78
YS112	SPG200-250(I)A	250	69.4	18	79	1450	22	5.5	554	61
		358	99.4	16	85
		465	129.4	11.2	76
YS113	SPG200-250(I)B	226	62.8	14.4	76	1450	18.5	5.5	521	58
		322	89.4	13	81
		416	116.4	7.3	73
YS114	SPG200-315(I)	280	77.8	36	79	1450	55	5.5	695	66
		400	11134	32	87
		520	144	26	81
YS115	SPG200-315(I)A	262	72.8	31.5	78	1450	45	5.5	555	66
		374	103.9	28	86
		486	135	23	80
YS116	SPG200-315(I)B	242	67.2	27	85	1450	37	5.5	555	66
		346	96.1	24
		450	125	19.5
YS117	SPG200-400(I)	280	77.8	54.5	81	1450	75	5.5	850	66
		400	111.4	50	88
		520	144	39	84
YS118	SPG200-400(I)A	262	72.8	48	87	1450	75.5	5.5	850	66
		374	103.9	44
		486	135	34
YS119	SPG200-400(I)B	242	67.2	41.4	85	1450	55	5.5	705	66
		346	96.1	30
		450	125	29.6
YS120	SPG200-400(I)C	224	62.2	34.6	82	1450	45	5.5	600	66
		220	88.9	32
		416	115.6	25
YS121	SPG250-250	400	111.1	22.2	85	1450	45	5	590	66
		550	152.8	20	89
		650	186.1	16	89
YS122	SPG250-250A	300	102.2	19.5	87	1450	37	5	570	66
		500	140.3	17
		600	168.7	14.6
YS123	SPG250-315	400	111.1	36	84	1450	75	5	730	66
		550	152.2	32	87
		650	186.1	26	88
YS124	SPG250-315A	368	102.2	31.5	85	1450	55	5	680	66
		506	140.3	28
		607	168.7	23
YS125	SPG300-250	540	150	22.5	80	1450	55	6	1250	66
		720	200	20	83
		900	250	17	84
YS126	SPG300-250A	450	136	19.5	81	1450	45	6	1130	64
		600	166	17
		720	200	14
YS127	SPG300-300	540	150	32	82	1480	75	6	1430	66
		720	200	28
		900	250	23
YS128	SPG300-300A	450	125	27.5	80	1480	75	6	1430	66
		600	166	24
		720	200	20
YS129	SPG300-315	540	150	35	84	1480	90	6	1660	65
		720	200	32
		900	250	26
YS130	SPG300-315A	460	127.8	31.5	80	1480	75	6	1580	65
		650	180	28
		800	222	23.5

上一產品：ISG型單級單吸管道離心泵

下一產品：ISGB型便拆式離心泵

相關產品

亚洲第一免费播放区,欧美一级黄色日韩,性色AV久久一区二区,欧洲一卡2卡3卡4卡免费观看

離心泵 Centrifugal Pump

SPG型低噪音屏蔽管道泵
